儲熱式電磁采暖方案設計根據節能減排、綠色環保需要，同時考慮北方地區地域特點，采用電磁加熱裝置就地集中供熱或分散供熱。系統核心設備采用河北北上節能科技有限公司生產的大功率電磁加熱機組系統，該系統采用工控集散系統根據溫度需要調節電磁加熱裝置功率，達到溫度需求與電量最小的優化供暖要求。

節能減排是國家對企業發展的要求，也是國家、世界環境保護的義務。電磁加熱是區別于傳統的燃煤、燃油、燃氣的一種加熱，不會有廢氣、廢渣的產生，是一種新型的綠色環保加熱方式。電磁加熱有利于改善傳統加熱方式造成的環境污染以及能源浪費現象，更好地實現節能減排、綠色環保愿景。

大功率電磁加熱機組系統是河北北上節能科技有限公司自主研發的專利技術產品，是低能耗，高效節能，環保產品，具有安全可靠、自動運行、清潔無污染、供熱管體不易結水垢、占地面積小、可集中供熱亦可分散供熱的特點。產品符合國家產業政策和供熱企業發展方向，采用公司設計的谷電蓄能方案，更能大大降低供熱企業運行成本，為供熱企業帶來可觀的經濟效益，同時還可以提升現代化供暖的品牌形象。

2.供暖方案

2.1供熱指標及所需條件

（1）供熱建筑面積Ao：2000㎡

（2）供熱溫度需求T：大于18℃；

（3）采暖設計熱負荷指標q：100W/㎡；

（4）電磁加熱系統平均運行時間t：8h；

（5）采暖期Z：120天；

（6）電磁加熱設備占地面積A1：8㎡；

（7）蓄能裝置占地面積A2：10㎡；

（8）所需供電容量S：210kVA；

（9）供熱地區實行峰谷電價。

電磁加熱裝置機組系統的單位機組參數如下：

（1）額定功率Pe：200kW

（2）額低電壓Ue：380V;

（3）額定電流Ie：300A;

（4）功率因數cosΦ：大于0.96。

2.2供熱所需總功率及機組臺數

（1）供熱所需總功率P

P=Ao× q=2000㎡× 100W/㎡=200kW=0.2MW

（2）機組臺數N

N= PeP =200kW/200 kW =1臺

2.3蓄能供熱方案

蓄能儲熱式電磁采暖介紹

蓄能，即通過利用低價谷電加熱并儲存水箱里的熱量以供全天使用，電磁鍋爐通電加熱后將儲熱水箱的溫度提高到70℃以上，再利用保溫隔熱水箱將熱能貯存起來，并通過水泵循環方式向室內供熱。蓄能式電采暖方式在歐美、日本及發達國家應用廣泛，再國內，現在主要以京津冀煤改電采暖項目為代表也主力推薦，望廣大客戶考慮。

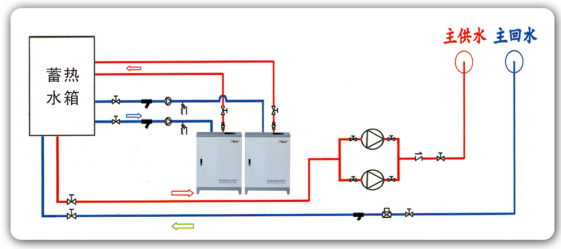

谷電蓄能供熱方案采用蓄熱裝置，蓄熱裝置在谷電負荷時加熱存儲熱能，以節約供熱成本，供熱方案原理圖如圖2所示。

2.3.2蓄能式電采暖的優勢

1、24小時供暖，溫暖舒適：夜間充熱8小時，白天斷電送熱16小時，可實現連續采暖。

2、安裝簡便：無需改變原有管線，原有鍋爐房改造就可以。

3、日常采暖費用低：與其他地暖、散熱器采暖等其他采暖方式相比，利用低價谷電加熱并儲存熱量，全天穩定釋放，同比運行費用最大可降低約50%。

4、實現用電“削峰填谷、利用夜間低谷電價”均衡城市用電負荷夜間加熱蓄能、白天斷電有效利用電網，大大遠離停電困擾。

5、低碳、清潔、環保、安全：使用電能，不產生任何粉塵顆粒及C O，與使用煤及燃氣相比的采暖方式相比，更加清潔、環保、安全。

6、控制靈活，使用不同面積：多種規格及功率可選，每臺設備均可單獨控制，大面積可多臺并機使用。
