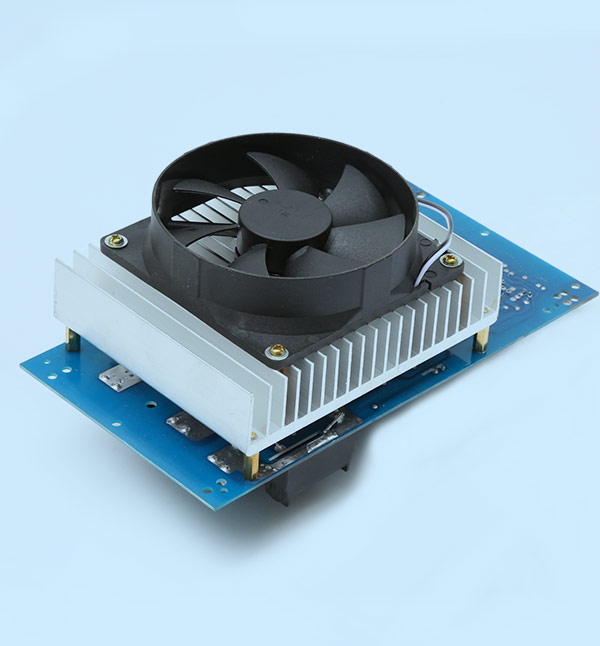

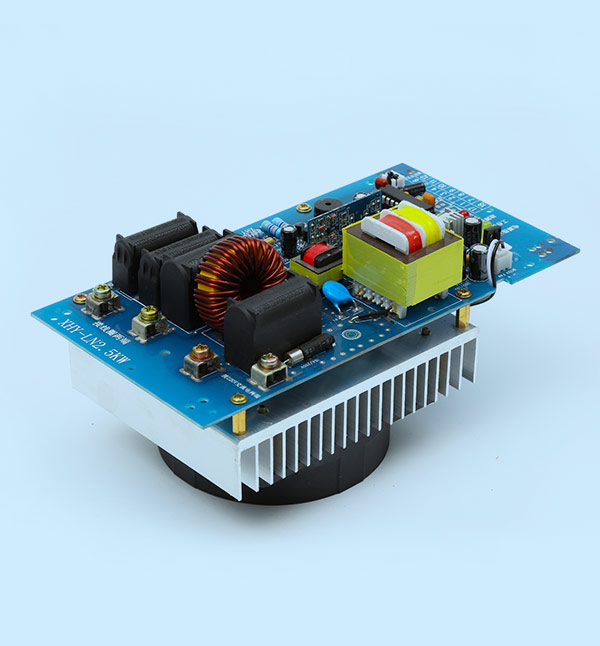

220v2.5Kw電磁加熱控制板介紹

故障低2.5kw電磁加熱控制板，適合用在注塑機電磁加熱節能改造，吹膜機，拉絲機，擠出機等分段式電磁加熱設備。相比電熱圈在30%以上，而且節能環保。

1、電壓與功率特性：200-260V恒定功率輸出，200V以下恒流輸出；

2、熱效率≥95%；

3、IGBT過熱保溫度：95±5℃；

4、工作頻率：25-35KHz；

5、具有軟啟動加熱/停止模式；

6、具有加熱線圈短路保護功能；

7、具有抗干擾功能。

2、 LOAD接加熱線圈。

3、 指示燈PWR為電源指示燈，W為工作指示燈，E為故障指示燈。

1、一般一臺塑料機可以用多臺加熱器疊加達到其加熱功率。每個加熱器一般放在一個控制箱里。便于操作與維護。指示燈就可以接在控制箱外部。便于觀察加熱器的工作情況。也可以做一個大機箱放若干個電路板。

2、電磁加熱線圈一般橫截面積為4平方以上高溫線。繞在注塑機加熱管道外部。

3、加熱線圈繞法時注意，一般有圓形繞法和U型繞法，當為U形繞法時，管道外部要用高溫棉包住約15-20mm；當圓形繞法時，管道外部要用高溫棉包住約20mm，再用玻璃絲帶包一層，然后繞線圈。開機工作頻率為25-35KHz。

4、繞線圈完成后測量線圈電感量約為130-140uH （用勝利牌6243+電容電感表測量）。

5、加熱器線圈要用云母繞包玻璃纖維編織耐高溫電纜。

6、散熱器工作中帶電!請勿碰撞其它物體!!!

買電磁加熱設備歡迎選擇深圳信輝源科技，公司專業“電磁加熱”多年，產品采用德國進口IGBT,故障少，性能穩定，目前在市場銷售的大部分電磁加熱器的控制板都是我們的經驗的體現。主控制板遠銷越南等東南亞國家和臺灣、香港等地區，成為電磁加熱控制板的最有影響的品牌。

220v2.5Kw電磁加熱控制板技術參數表
